TD提升机选型手册

　　提升机分为垂直螺旋提升机，垂直斗式提升机，还有爬坡式皮带提升机等几种常见的类型，今天我们来说说 常用垂直斗式提升机的型号及结构型式

　　常用垂直斗式提升机按牵引件的构造不同分为TD型、TGD型、TH 型、NE型4种。按照斗型不同分为深斗、中深斗、浅斗和鳞斗几种形式(一般情况下，浅料斗适宜于输送较潮湿、易结块、较难抛出的物料；深料斗适宜于输送干燥、松散、易抛出的物料)。按取料方式不同可分为掏取式或喂人式装载。根据不同机型和速度分为离心式卸料、离心重力式卸料(混合式)、重力式卸料(物料自重)3种形式。

　　斗式提升机由上部区段、中部机壳、下部区段、驱动装置和内牵引件组成(见图1)。上部区段由上部机壳、头罩、传动滚筒和传动链轮组组成；中部机壳与上下部连接，起支撑防护和密封作用，分为标准节、非标准节和带检视门的标准节，有单通道和双通道两种形式(其中选双通道主要是加强整机的中间节强度)；下部区段由下部机壳和拉紧滚子组或拉紧链轮组组成；驱动装置由驱动平台、电动机、减速器传动件和逆止器等组成；内牵引件由料斗、橡胶输送带或圆环链、套筒滚子链等组成。

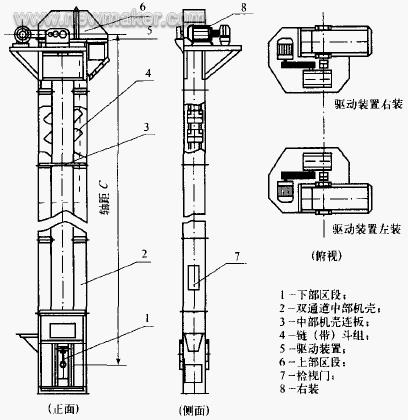

图1 垂直斗式提升机结构简图
